铸钢固定球阀

铸钢固定球阀系列，具有防火、防静电设计，安装无方向，用途广泛，价格合理，多种驱动方式（手动、气动、电动、液动、气液联动等），操作灵活。

零件名称 Part name	材料 Material
阀体/盖 Body/Bonnet	WCB,LCC,LCB,CF8,CF8M,CF3,CF3M
球体 Ball	WCGB+HCr,A105+HCr,2Cr13,304,316,304L,316L
阀杆 Stem	2Cr13,304,316,304L,316L
阀座 Seat	PTFE、PPL、尼龙101

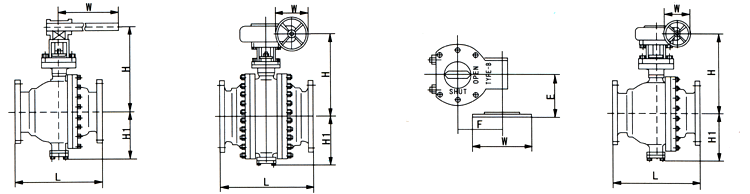

ANSI Class150 PN1.6压力等级 法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NP	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	22"	24"	28"	32"	36"	40"
	DN	50	80	100	150	200	250	300	350	400	450	500	550	600	700	800	900	1000
通道直径		51	76	102	152	203	254	305	337	387	438	489	540	591	686	781	876	978
L	RF	178	203	229	394	457	533	610	686	762	864	914	991	1067	1245	1372	1524	1753
	BW	216	283	305	457	521	559	635	762	838	914	991	1092	1143	1346	1524	1727	1956
H1		100	125	150	210	260	305	350	395	445	480	530	600	640	710	790	1040	1080
H		125	150	315	385	440	485	555	635	690	740	775	930	1000	1095	1175	1280	1350
W		250	400	600	600	600	600	800	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	500	580	650	650	735	735
重量(kg)		12	22	35	74	205	322	460	576	864	1280	1600	2450	3340	4500	5940	7540	9320

ANSI Class300 PN2.5 PN4.0压力等级 法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NP	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	22"	24"	28"	32"	36"	40"
	DN	50	80	100	150	200	250	300	350	400	450	500	550	600	700	800	900	1000
通道直径		51	76	102	152	203	254	305	337	387	438	489	540	591	686	781	876	978
L	RF	178	283	305	403	502	568	648	762	838	914	991	1092	1143	1346	1524	1727	1956
	BW	216	283	305	457	521	559	635	762	838	914	991	1092	1143	1346	1524	1727	1956
H1		100	125	150	210	260	305	350	395	445	480	530	600	640	710	790	1040	1080
H		125	150	315	385	440	485	555	635	690	740	775	930	1000	1095	1175	1280	1350
W		250	400	600	1100	600	600	800	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	500	580	650	650	735	735
重量(kg)					118	255	370	533	640	1030	1542	2100	2960	4200	5300	7860	8684	10300

ANSI Class400 PN6.4压力等级 法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NP	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	22"	24"	28"	32"	36"	40"
	DN	50	80	100	150	200	250	300	350	400	450	500	550	600	700	800	900	1000
通道直径		51	76	102	152	203	254	305	337	387	438	489	540	591	686	781	876	978
L	RF	292	356	406	495	597	673	762	826	902	978	1054	1143	1232	1397	1651	1880	1956
	BW	292	356	406	495	597	673	762	826	902	978	1054	1143	1232	1397	1651	1880	1956
H1		115	140	170	230	295	330	400	445	490	520	570	640	700	770	905	1120	1200
H		140	170	340	410	480	530	600	620	720	780	875	970	1000	1180	1270	1380	1450
W		400	600	900	600	600	600	800	800	800	800	800	00	800	800	800	800	800
E					116	116	116	171	171	257	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	500	580	650	650	735	735
重量(kg)					125	320	430	600	805	1200	1762	2400	3500	4630	6150	8220	10850	10300
