Q347H硬密封固定球阀

Q347H硬密封固定球阀

+86-577-86916767

本公司生产硬密封球阀的球体表面采用先进的喷涂技术,通过对各种不同工况条件的处理,最高硬度可达HRC78。阀座密封面的处理,最高硬度可达HRC72。球体和阀座进行配对研磨,球阀整个密封面的所有密封区域均经过精密研磨。适合于高温高压的水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质,以及带颗粒的介质。金属密封球阀有浮动球和固定球两种结构
金属阀座环与球面接触,通过作用在阀座环上均匀的弹簧负荷使阀座环与球面形成密封。同时,由于弹簧负荷的作用使辅助密封膨胀,实现阀体与阀座之间的密封.弹簧的载荷足以提供阀座与球体间可靠密封,特别是在低压条件下。根据用户需要,可以在阀座密封面与球体之间设计有密封脂注入系统.

耐火设计:
阀门的耐火设计符合API 6FA或API 607标准,耐火试验规范相当于ISO 10497,这类阀门目前被广泛应用于造纸、原油、天燃气、石化以及各类含有颗粒、易磨损、易冲蚀、易引起火灾的相关工业。

执行标准:美标阀门、国标阀门执行标准



执行标准

美标

国标

阀门设计

API6D ASME16.34

GB12237

阀门-压力温度等级

ASME B16.34

GB12234

结构长度

ASME B16.10

GB12221

连接法兰

ASME B16.34 ASME B16.47a

GB9113 JB79

对焊端

ASME B16.25

GB12224

检验和试验

API6D API598

GB/T13927

Q347H硬密封固定球阀对于不同工况条件的应用:

结构形式

制造范围

温度范围

辅助密封

密封面材料

适用流体

浮
动
球



ASME Class
150~300Lb
1″~8″
双流向





ASME Class
60~1500Lb
1″~4″
单流向





-29~250℃

改性PTFE对莅聚苯

球体、碳化钨

纸浆、含固体颗粒的流体

阀座:STL-12

球体:镀硬铬

阀座:STL-6

-29~450℃

柔性石墨

球体:碳化钨

高温、高腐蚀、高压含固体颗粒的流体

阀座:STL-12

球体:镀镍铬碳化铬

阀座:STL-6

-29~760℃

阀座与本体焊接(双偏心、单流向)

球体:镀镍铬碳化铬

450℃以上的高温、高频高压流体

阀座:镀镍铬碳化铬

固
定
球

ASME Class
60~1500Lb
4″~28″
(双流向)
(单流向)



-29~150℃

增强PTFE氟橡胶“O”圈

球体:碳化钨

纸浆、含固体颗粒的流体

阀座:STL-12

球体:镀硬铬

阀座:STL-6

-29~450℃

柔性石墨
金属片

球体:碳化钨

高温、高腐蚀、高压含固体颗粒的流体

阀座:STL-12

球体:镀镍铬碳化铬

阀座:STL-6

-29~760℃

阀座与本体焊接(双偏心、单流向)

球体:镍铬碳化铬

450℃以上的高温、

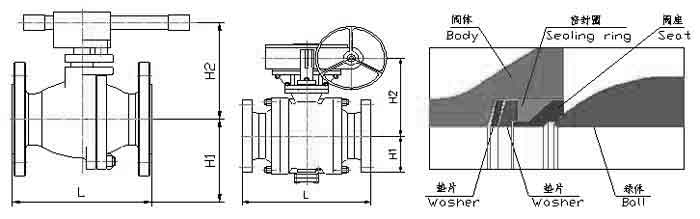

硬密封固定球阀外形尺寸:

DN

PN16(1.6MPa)

PN25(2.5MPa)

备注

L

H1

H2



L

H1

H2



浮
动

15

130

59



130

59



20

130

63



150

63



25

140

75



160

75



32

165

85



180

85



40

165

95



200

95



50

203

107



230

107



固定球
浮动球

65

222

142



290

142



80

241

152



310

152



100

305

178



350

178



125

356

252



381

252



150

394

272



403

272



200

457

342



502

342



200

457

398



502

398



固
定

250

533

335

495



568

335

495



300

610

385

580



648

385

580



350

686

430

625



762

430

625



400

762

470

720



838

470

720



500

914

590

840



991

590

840



600

1067

700

1050



1143

700

1050



700

1245

780

1150



1346

780

1150
